Utilizzo del sistema "ENERGYMAIS" bruciatore ciclonico di biomasse polverizzate
per l'INCENERIMENTO di SCARTI DI CEREALI - Scarico Verticale in atmosfera

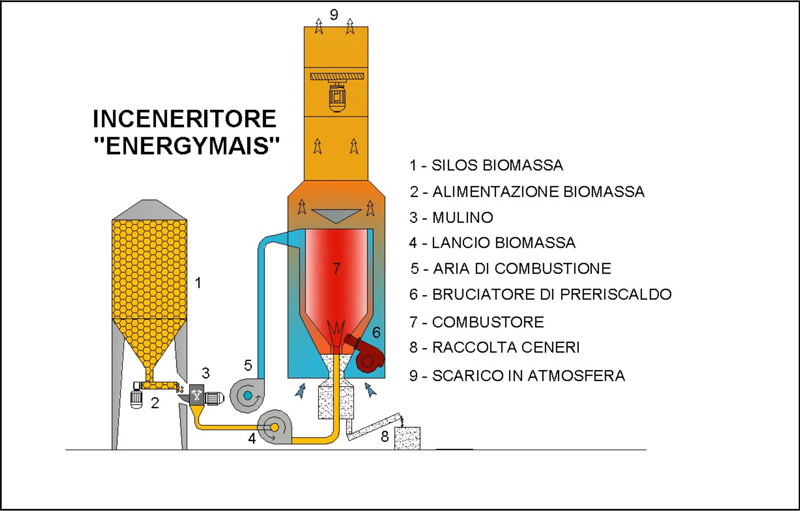

Schema CSV - Inceneritore

SCHEMA DI FUNZIONAMENTO: La biomassa viene stoccata nel silos (1), e da questo inviata ad un mulino a martelli (3) tramite un alimentatore (2) comandato da motoriduttore ed inverter, che manda la quantità necessaria per mantenere l'esatta temperatura richiesta dal processo e controllata con precisione (+/- 1 C) dal sistema. La biomassa polverizzata dal mulino viene aspirata dalla ventola (4) ed inviata in pressione alla camera di combustione. Il bruciatore tradizionale (6), a gasolio o gas metano/GPL, manda in temperatura la camera di combustione (7). Raggiunta la temperatura di autocombustione della biomassa, il bruciatore (6) viene spento e continua la combustione della sola biomassa. In mancanza di biomassa o per qualsiasi inconveniente il sistema di controllo commuta automaticamente da gasolio/gas a biomassa e viceversa. L'aria ambiente viene inviata dalla ventola (5) nell'intercapedine interna per mantenere controllata la temperatura delle pareti del combustore, pertanto si riscalda, e raggiunta la temperatura necessaria diviene aria di combustione, e viene mescolata nel combustore (7) al flusso di biomassa polverizzata. L'aria ambiente viene aspirata dalla ventola (9) nell'intercapedine esterna, quindi viene mescolata con i fumi di combustione per mantenere bassa la temperatura di immissione in atmosfera. Le ceneri leggere, in quantità molto ridotte grazie alla combustione molto efficiente, vengono inviate in atmosfera dalla ventola con camino (9) e non contengono inquinanti, poichè vengono bruciati esclusivamente scarti vegetali. Le ceneri pesanti vengono raccolte nella parte inferiore e tramite il raschiatore di fondo e la coclea (8) raccolte nel contenitore per il successivo utilizzo, ovvero la restituzione alla campagna per ripristinare il bilancio di minerali asportati dalla pianta durante la crescita.
